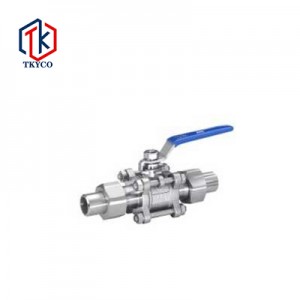

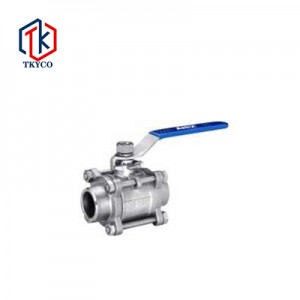

1000WOG 三片式焊接球閥

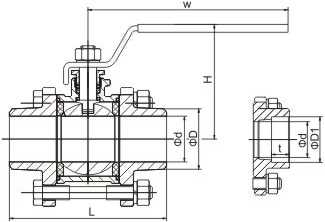

產品結構
主要零件材料
|
材料名稱 |
碳鋼 |
不銹鋼 |
鍛鋼 |
|
|
閥體 |
A216WCB |
A351 CF8 |
A351 CF8M |
105 |
|
閥蓋 |
A216 WCB |
A351 CF8 |
A351 CF8M |
105 |
|
球體 |
A276 304/A276 316 |
|||
|
閥桿 |
2CN3 / A276 304 / A276 316 |
|||
|
閥座 |
聚四氟乙烯、聚四氟乙烯 |
|||
|
填料 |
聚四氟乙烯/聚四氟乙烯/柔性石墨 |
|||
|
壓蓋 |
A216 WCB |
A351 CF8 |
A216 WCB |
|
|
螺柱 |
A193-B7 |
A193-B8M |
A193-B7 |
|
|
螺母 |
A194-2H |
A194-8 |
A194-2H |
|
?主要外形尺寸
|
DN |
INCH |
L |
D |
D |
D1 |
T |
W |
H |
|
8 |
1/4″ |
60 |
11 |
14.5 |
14.6 |
1.6 |
95 |
48.5 |
|
10 |
3/8″ |
60 |
11.5 |
17.5 |
18 |
1.6 |
95 |
48.5 |
|
15 |
1/2″ |
75 |
15 |
21.3 |
22.2 |
1.6 |
105 |
54 |
|
20 |
3/4″ |
80 |
19.5 |
26.7 |
27.6 |
1.6 |
120 |
65.5 |
|
25 |
1″ |
90 |
25 |
34 |
34.3 |
1.6 |
140 |
72 |
|
32 |
1 1/4″ |
110 |
32 |
42.2 |
43.1 |
1.6 |
150 |
81 |
|
40 |
1 1/2″ |
120 |
38 |
48.3 |
49.2 |
1.6 |
170 |
96 |
|
50 |
2″ |
140 |
49 |
60.3 |
61.7 |
1.6 |
185 |
105 |
|
65 |
2 1/2″ |
160 |
64 |
76.1 |
74.4 |
1.6 |
220 |
120 |
|
80 |
3″ |
180 |
78 |
89 |
90.3 |
1.6 |
270 |
134.5 |
|
100 |
4″ |
215 |
100 |
114 |
115.7 |
1.6 |
315 |
157 |
相關產品
-

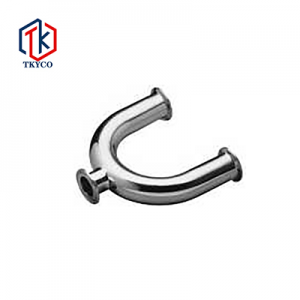

不銹鋼衛生級快裝式U型三管通
